Arduinoで作った7セグメント時計
Suns & Moon Laboratory
2020-04-30
概要

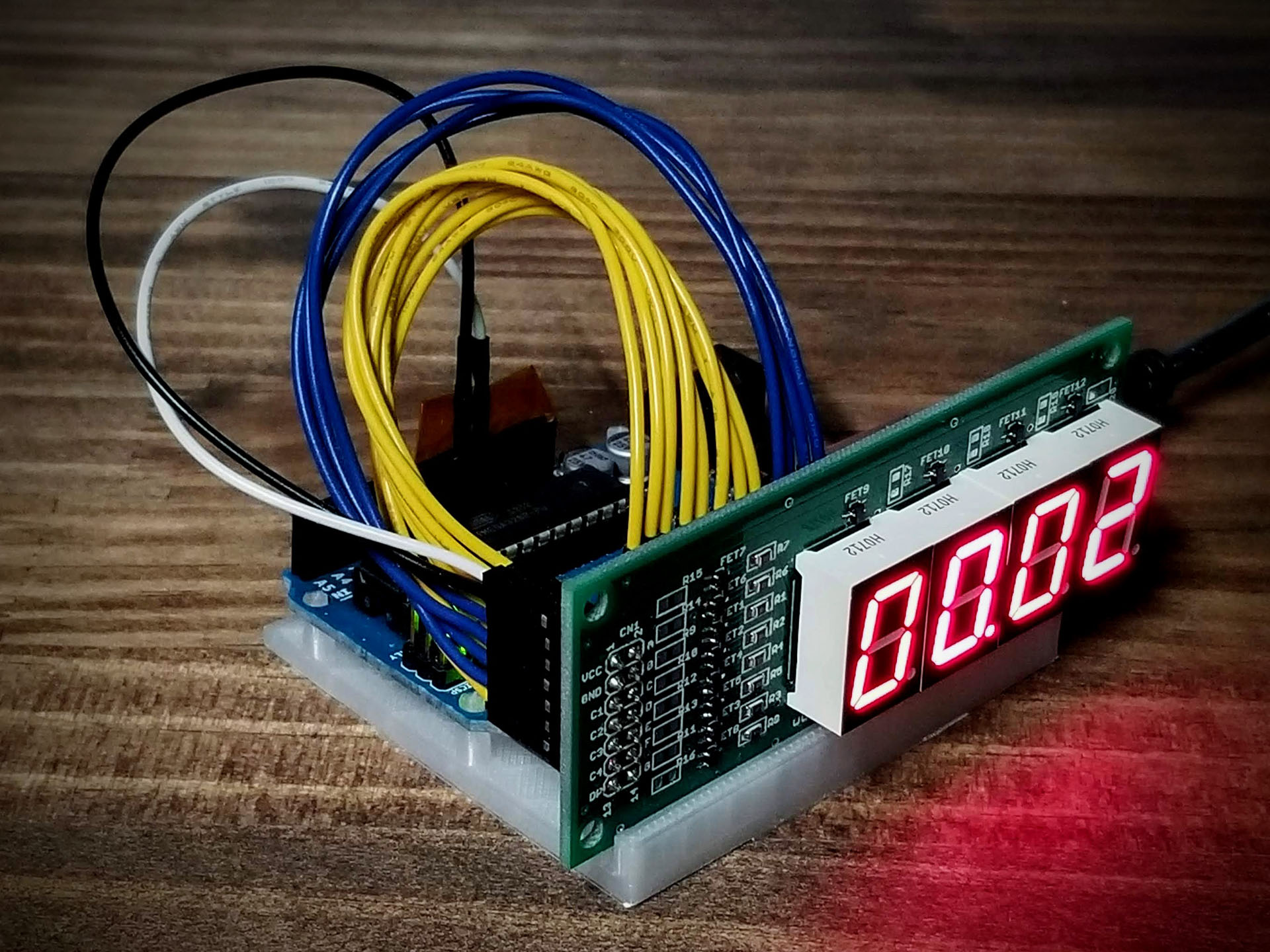

- 7セグメントLED4桁の時計
- 時計合わせは、シリアル経由

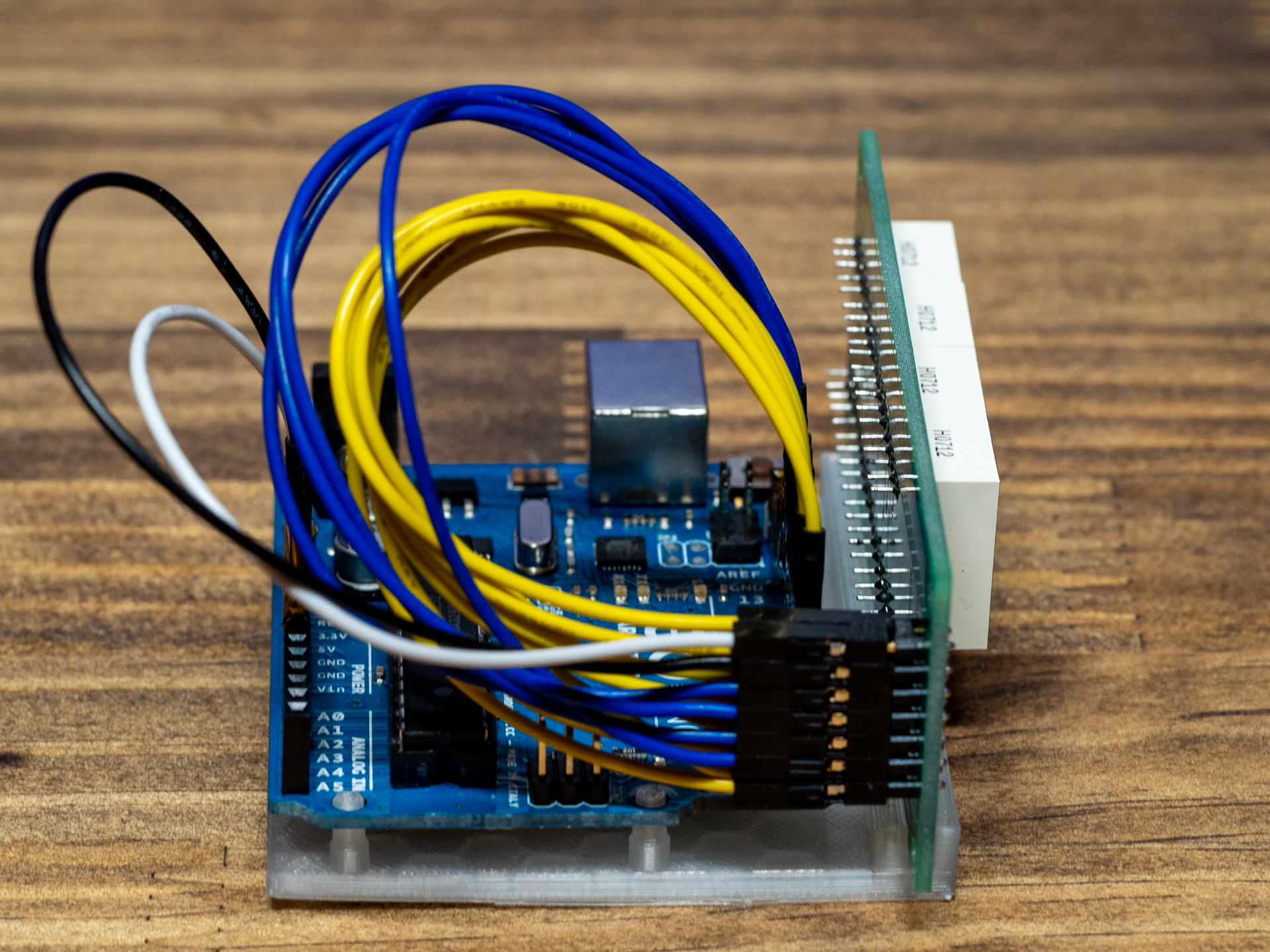

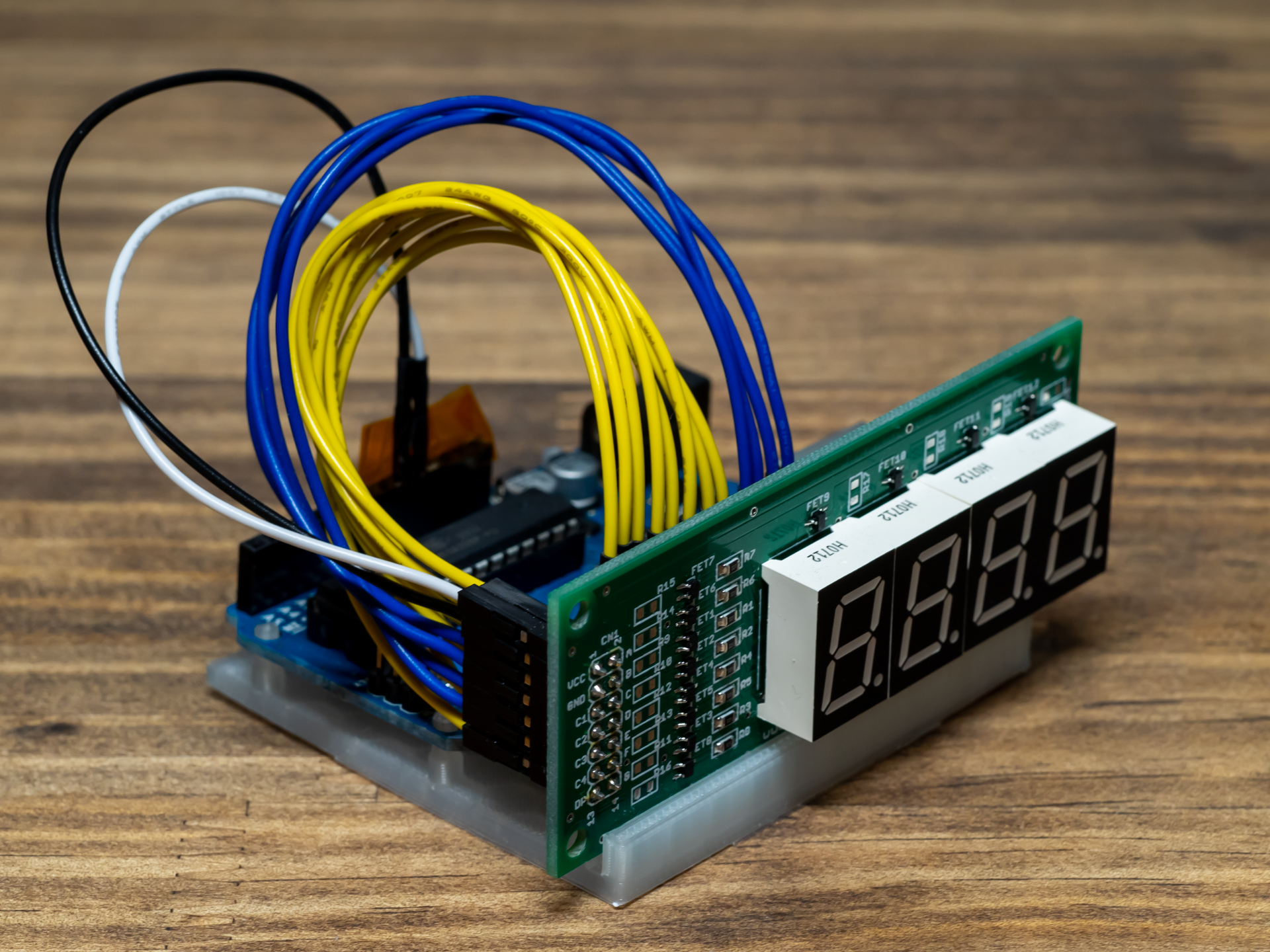

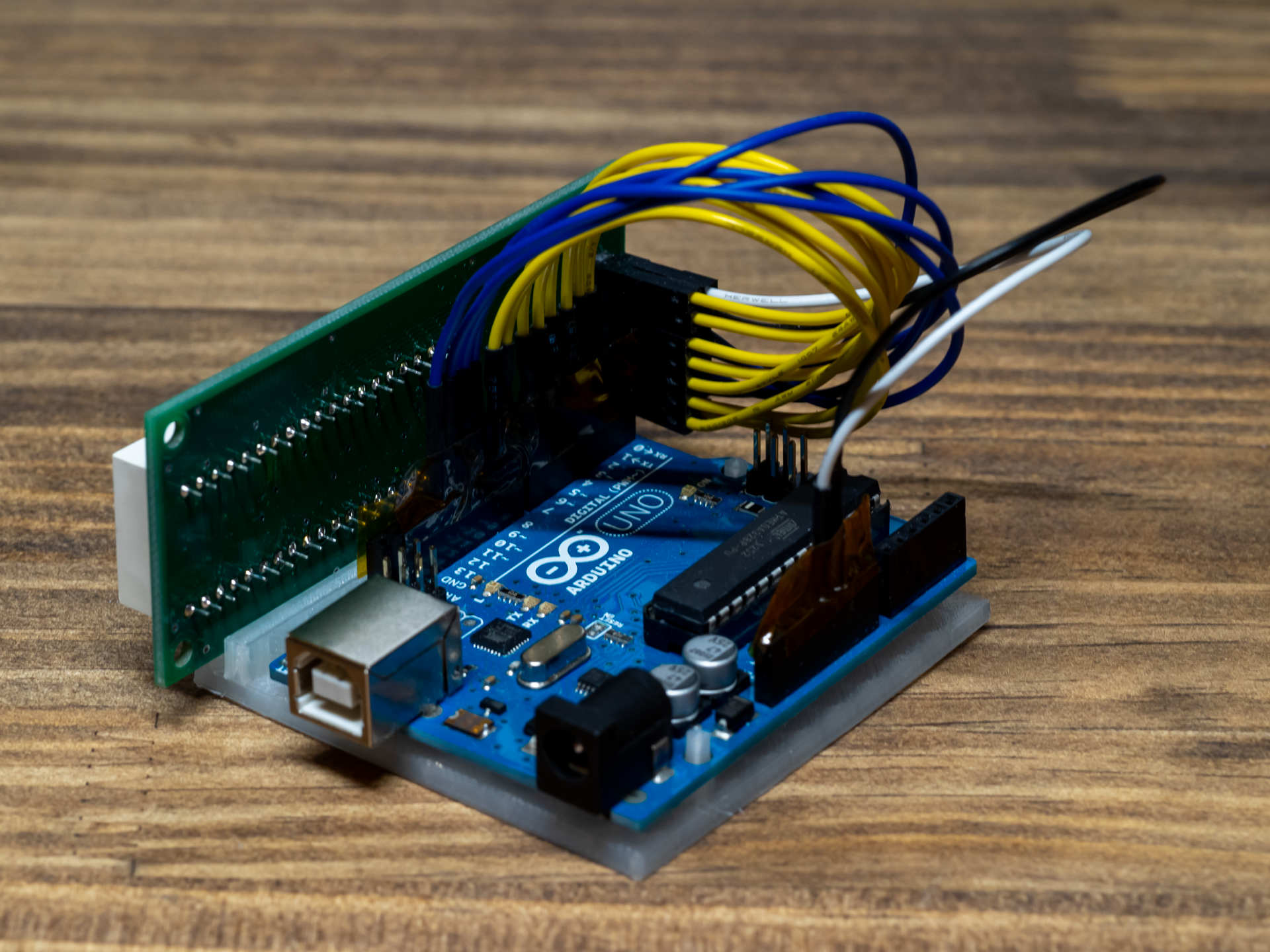

- ジャンパーワイヤーで配線、抜け止めにカプトンテープで固定
- マイコンはArduino UNO

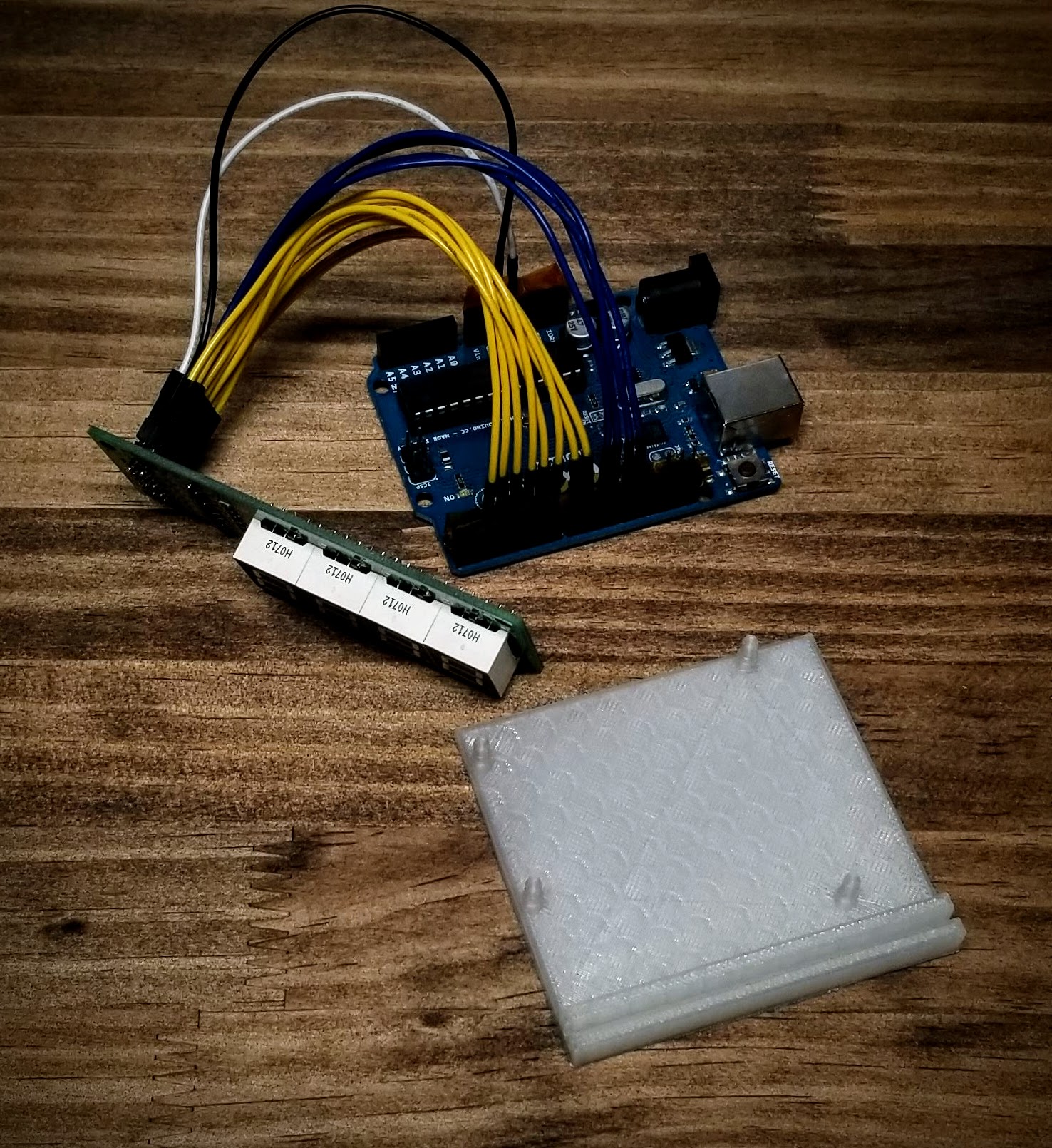

材料
7セグメントLED
7セグメントLED駆動基板(むかーし自作)
Arduino UNO
ジャンパーワイヤー
ベース(3Dプリンタ)
カプトンテープ少々(ジャンパーワイヤーの固定)
3Dプリンタ
Flashforge ADVENTURER3
フィラメント
Flashforge PLAナチュラル1Kg

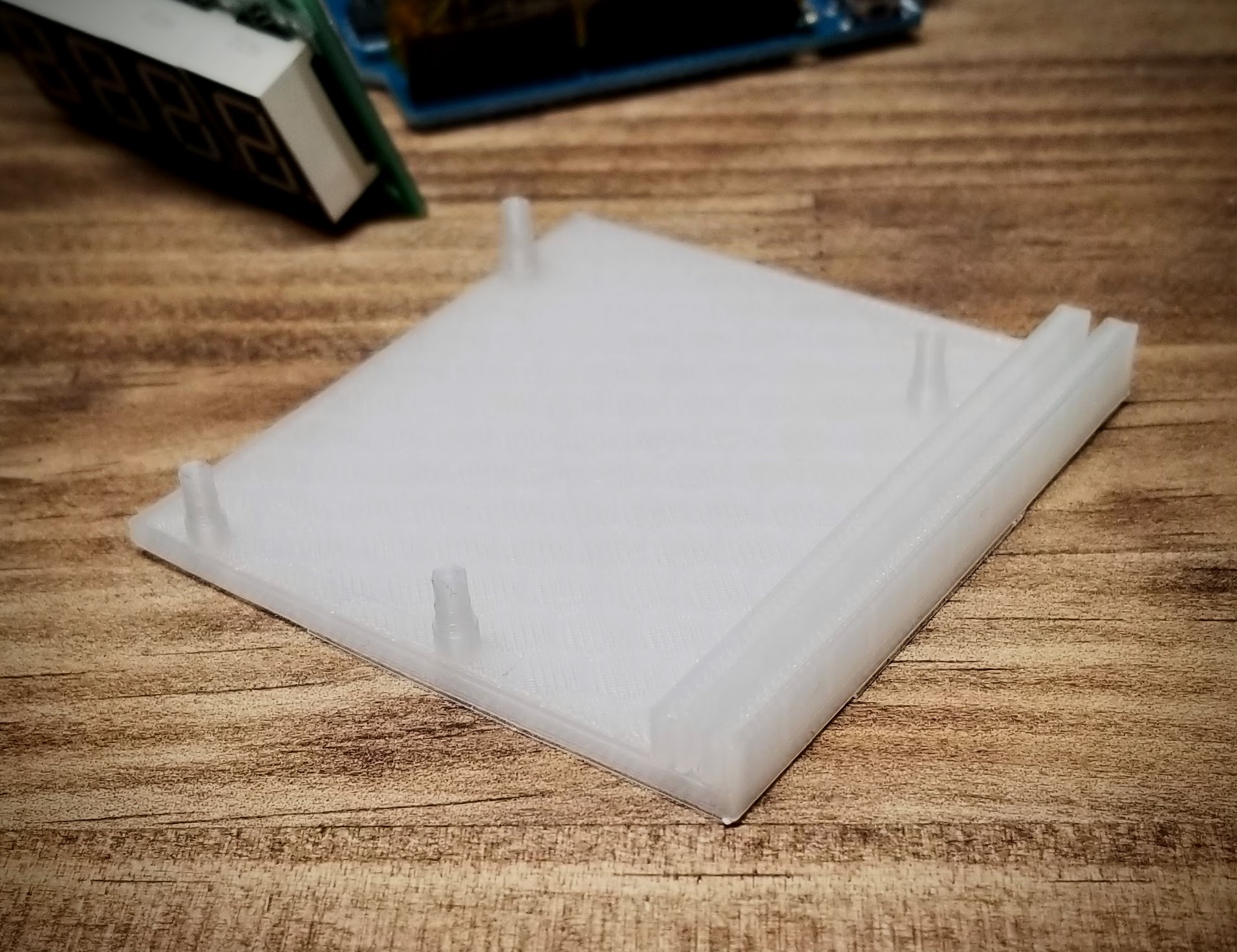

ベース

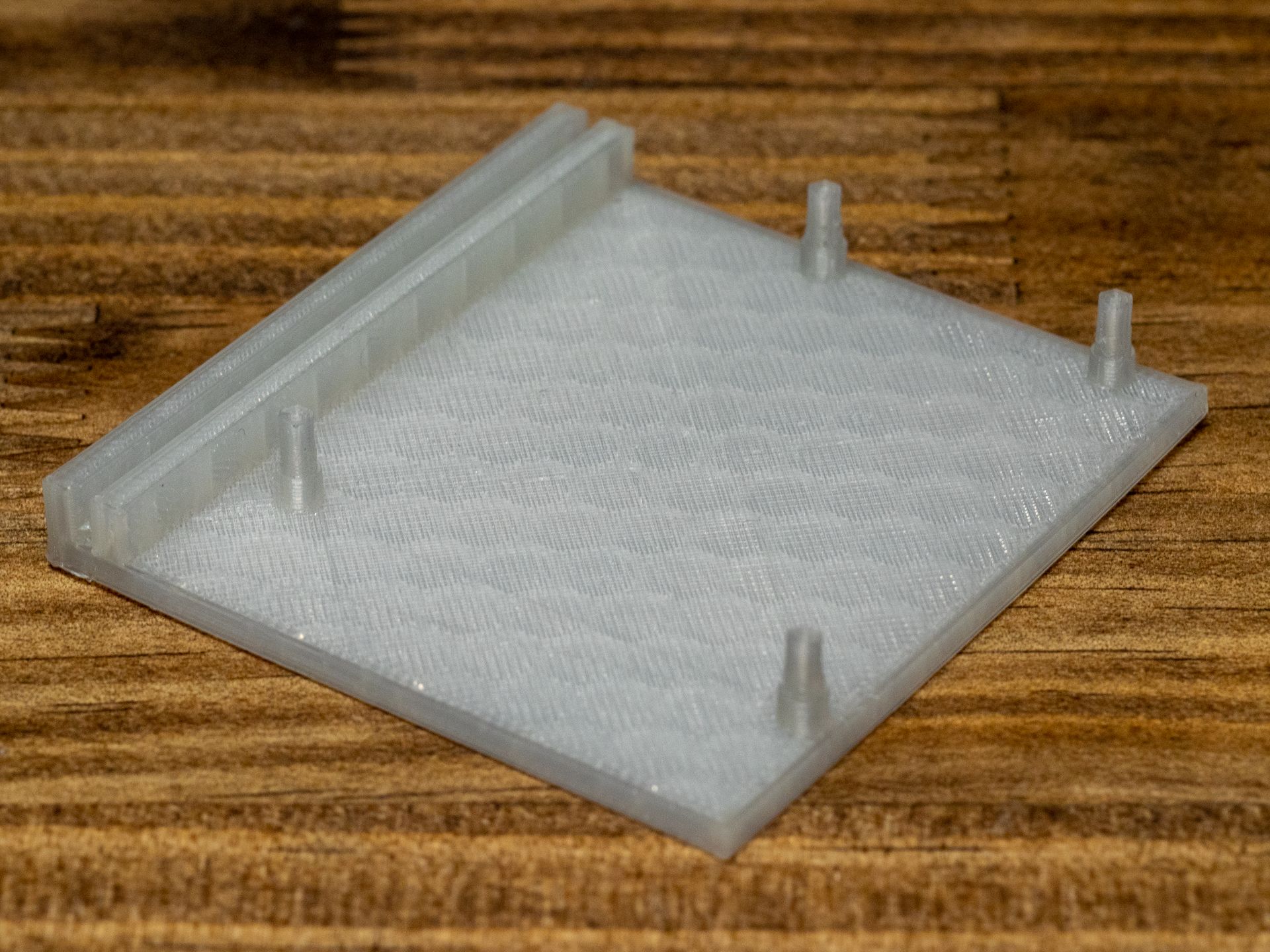

Arduino UNOを置いて、横にPCB(1.6mm)が差し込める構造です。
公式のDXFをベースにFusion360で設計。
http://arduino.cc/documents/ArduinoUno.dxf
設計方針
- ささっと設計する
- Arduino基板下はカバーする
- Arduino固定軸はゆるめにして、軸の長さでカバーする
- 基板はきつめにする
ダウンロード
ArduinoBase_v3_f3d.zip Fusion360形式
ArduinoBase_v3_stl.zip STL形式
ArduinoBase_v3_obj.zip OBJ(ASCII)形式
ライセンス
This work is licensed under a Creative Commons Attribution 4.0 International License.
この作品はクリエイティブ・コモンズ 表示 4.0 国際 ライセンスの下に提供されています。
原作者のクレジット（氏名、作品タイトルなど）を表示することを主な条件とし、改変はもちろん、営利目的での二次利用も許可される最も自由度の高いCCライセンス。
クリエイティブ・コモンズ・ライセンスとは
https://creativecommons.org/
