Graphvizメモ


Suns & Moon Laboratory
dev/graphviz.html


https://graphviz.org/docs/attr-types/color/
https://graphviz.org/doc/info/colors.html 色名称

https://graphviz.org/docs/attrs/labelloc/
https://graphviz.org/doc/info/shapes.html Shapeの形

https://graphviz.org/docs/attr-types/style/ 線種

https://graphviz.org/docs/edges/
https://graphviz.org/docs/attr-types/arrowType/
https://graphviz.org/docs/attrs/weight/ エッジの重み付け

例1


dotファイルの例

example1.dot
digraph example1 { "ayame" -> "asagao"; "ayame" -> "himawari"; "ayame" -> "gold"; "asagao" -> "silver"; "asagao" -> "black"; "black" -> "silver"; "black" -> "bronze"; "black" -> "cool"; "gold" -> "asagao"; "gold" -> "hot"; "hot" [style=bold] "cool" [style=bold] "himawari" [style=bold] "silver" [style=bold] "bronze" [style=bold] }
PNGに変換して、ペイントで開く。

example1.bat
dot -Tpng -o example1.png example1.dot %windir%\system32\mspaint.exe example1.png

例2 Nodeに画像

digraph NarrowCorsaMod{ CORSAN[image="stop.jpg", fontcolor=white, labelloc=t, label="SSSM.NarrowCorsa", shape=plaintext]; UnionV1[image="sbar.jpg", fontcolor=white, labelloc=t, label="UNIOV V1", shape="box"]; UnionV2[image="sbar2.jpg", fontcolor=white, labelloc=t, label="UNIOV V2", shape="box"]; UnionV4[image="sunion4.jpg", fontcolor=white, labelloc=t, label="UNIOV V4", shape="box"]; UnionV5[image="sv5a1.jpg", fontcolor=white, labelloc=t, label="UNIOV V5", shape="box"]; UnionV6[image="sug1.jpg", fontcolor=white, labelloc=t, label="UNIOV V6 GEARED", shape="box"]; fontcolor="White" CORSAN -> UnionV1; CORSAN -> UnionV4; UnionV1 -> UnionV2; UnionV2 -> UnionV6; UnionV4 -> UnionV5; }

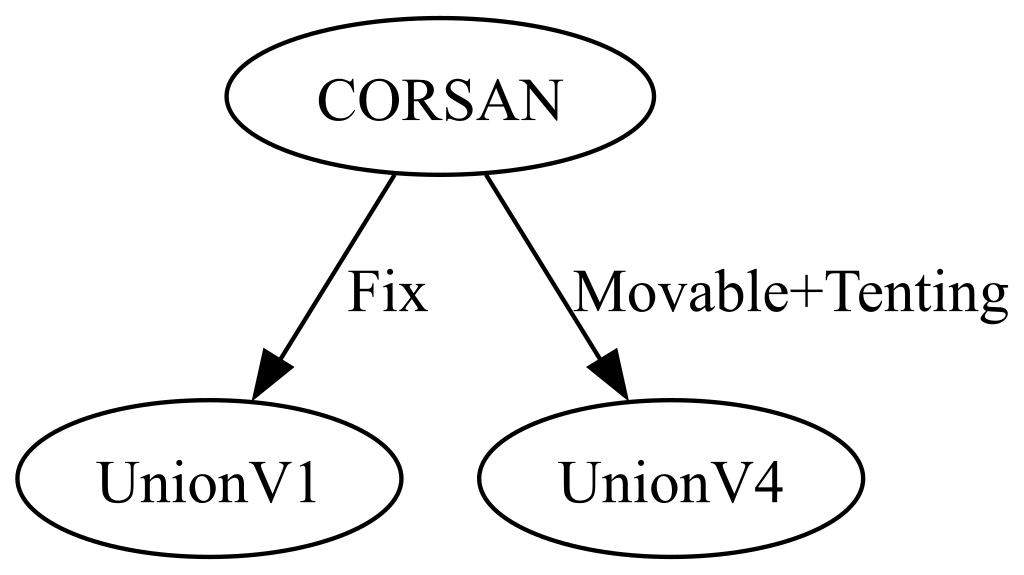

簡素なフロー

simple_flow.dot
digraph NarrowCorsaMod{ CORSAN -> UnionV1[label="Fix"]; CORSAN -> UnionV4[label="Movable+Tenting"]; }

simple_flow.bat
dot -Tsvg -o simple_flow.svg simple_flow.dot inkscape.com --export-type="png" --export-width="1024" "simple_flow.svg" magick simple_flow.png -resize "256x256>" ssimple_flow.png

simple_flow.svg

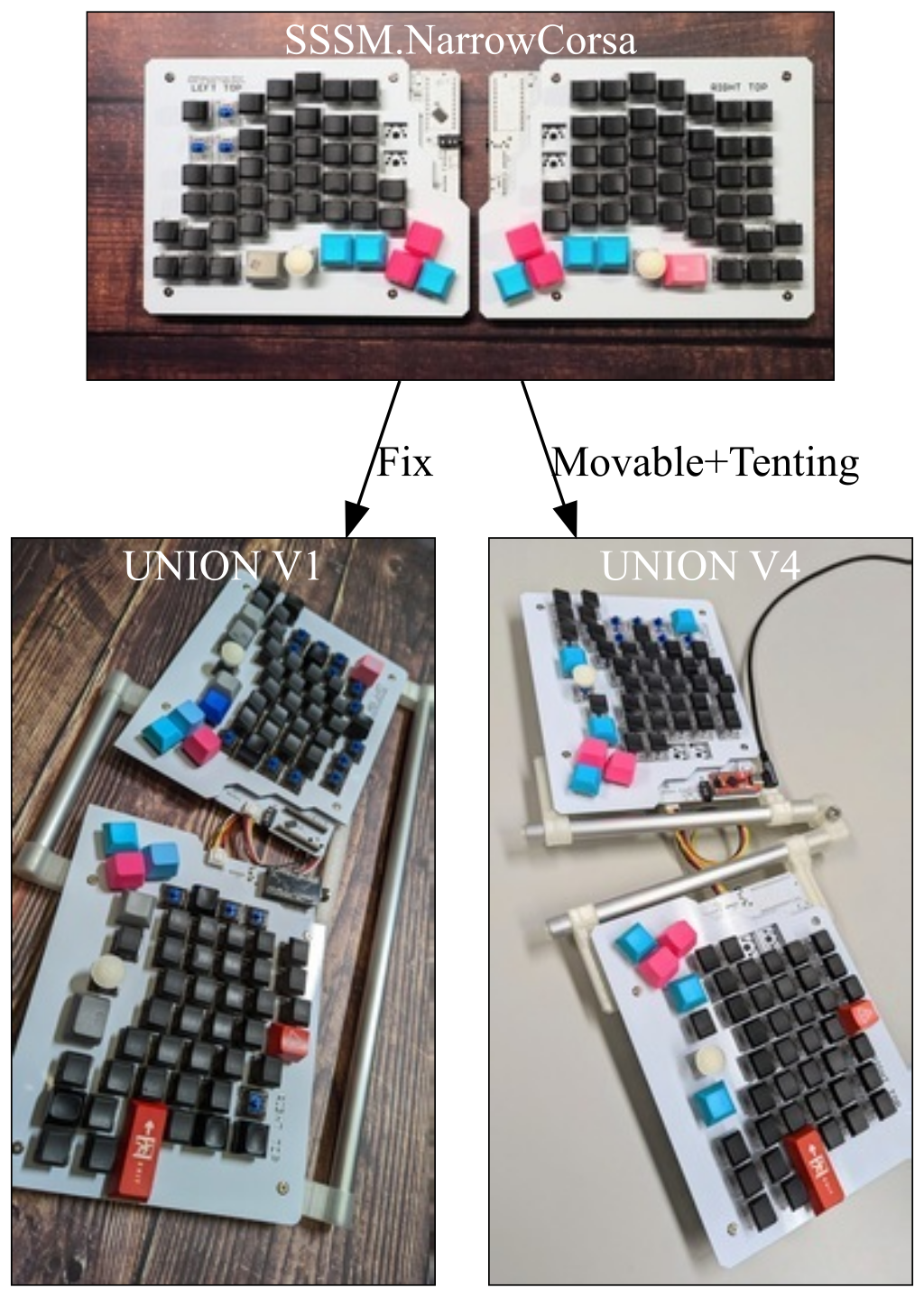

画像フロー

image_flow.dot
digraph NarrowCorsaMod{ node[ fontcolor=white, labelloc=t, shape=box ]; CORSAN[class="drop_shadow" image="corsan.jpg", label="SSSM.NarrowCorsa"]; UnionV1[class="drop_shadow" image="unionv1.jpg", fontcolor=white, labelloc=t, label="UNION V1"]; UnionV4[class="drop_shadow" image="unionv4.jpg", label="UNION V4"]; CORSAN -> UnionV1[label="Fix"]; CORSAN -> UnionV4[label="Movable+Tenting"]; }

image_flow.bat
dot -Tsvg -o image_flow.svg image_flow.dot inkscape.com --export-type="png" --export-width="1024" "image_flow.svg" magick image_flow.png -resize "256x256>" simage_flow.png



image_flow.svg
★右クリックで開くと画像が見えます

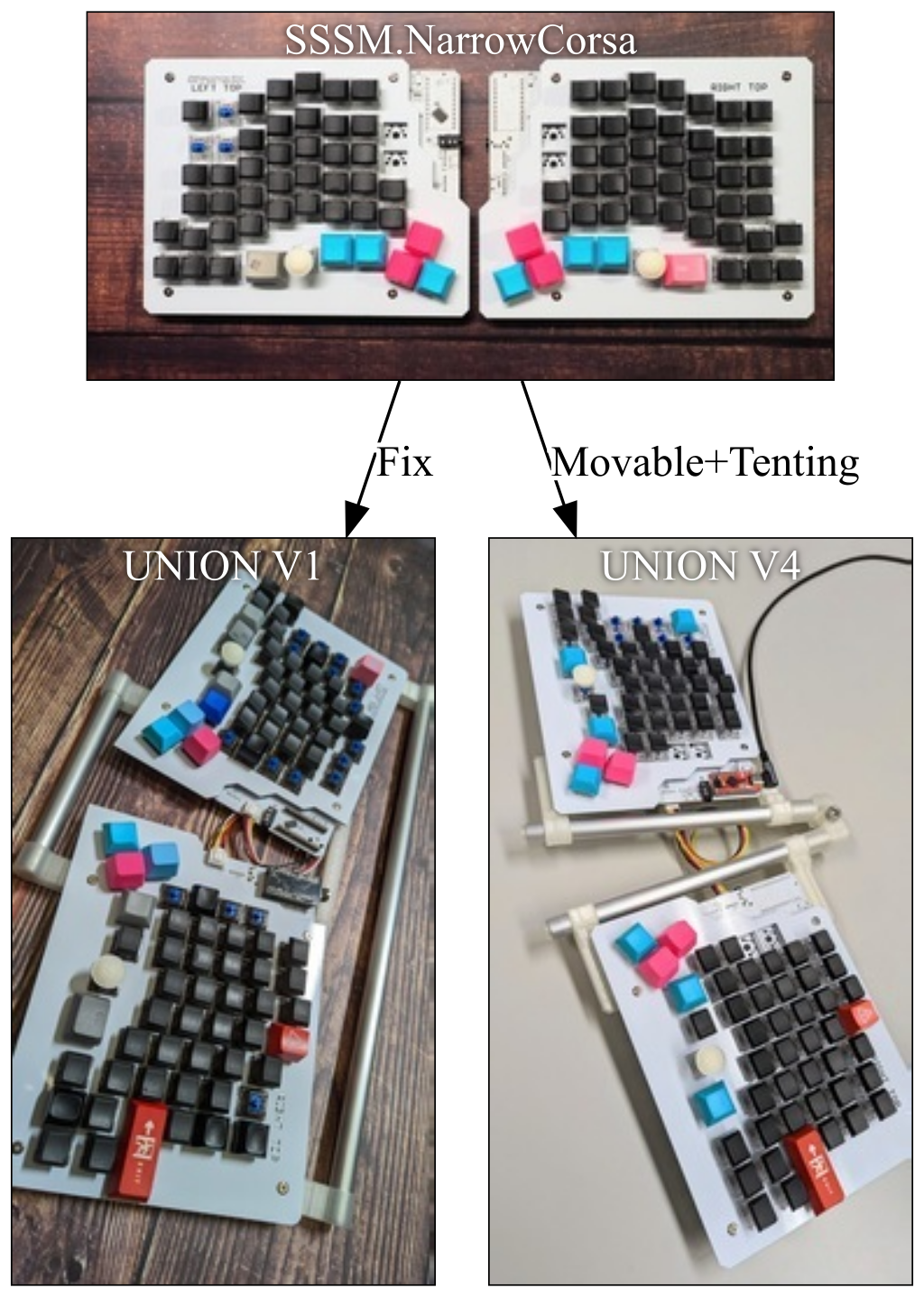

画像フローに後処理で影を付ける


nodeは黒の影をつけてフィルタでぼかし
edgeは白縁をつける

dotは、画像フローと同じ

iamge_flow_shadow.bat
★svg_deco.exeは公開予定。現状未公開です
dot -Tsvg -o image_flow.svg image_flow.dot svg_deco.exe image_flow.svg image_flow_shadow.svg inkscape.com --export-type="png" --export-width="1024" "image_flow_shadow.svg" magick image_flow_shadow.png -resize "256x256>" simage_flow_shadow.png


image_flow_shadow.svg
★右クリックで開くと画像が見えます

svgのfeDropShadowで影を付ける


SVGのフィルターで影を付けるのもありなのですが、Chrome,EdgeはよくてもInkscapeが対応してない...
<filter id="drop_shadow"> <feDropShadow dx="0" dy="0" stdDeviation="1" flood-color="black"></feDropShadow> </filter>
image_flow_dropshadow.svg
★右クリックで開くと画像が見えます


バージョンによるレンダリングの差

2023-07-04
単純にバージョンによる差かと思いきや、知人の環境でGraphviz8.0.5(Android+Termux)ではラベルとエッジが重ならない。
バージョンによっても差があるし、バージョンが同じでも差があるという感じ。

Android + Termux + Graphviz8.0.5


Ubuntu22.04.2 LTS + Graphviz 2.43.0
Installed by apt.


Ubuntu22.04.2 LTS + Graphviz 8.0.5
Installed from source.


Win10 + Graphviz 8.0.5


ノードをまとめるsubgraph

subgraphの名前は、"cluster_"にしないと枠線がつかない。



digraph tempmeter{ graph [fontname = "Meiryo"]; node [fontname = "Meiryo Bold"]; edge [fontname = "Meiryo"]; storage[label="保存と転送\nstorage.exe" shape=box] XIAO1[label="XIAO RP2040" shape=box3d] TEMP1[label="気温" shape=invhouse] subgraph cluster_temp { label = "温度測定" labelloc = "t" labeljust = "l" TEMP1 -> XIAO1 } XIAO1 -> storage }

日本語

Graphvizのコマンドで日本語が文字化けして困った(windows10)

digraph font_test { graph [fontname = "Meiryo"]; node [fontname = "Meiryo Bold"]; edge [fontname = "Meiryo"];

Japanese Supplemental Fonts - Windows10

end.
