7セグメントLED指輪時計
Suns & Moon Laboratory
2011-06-03

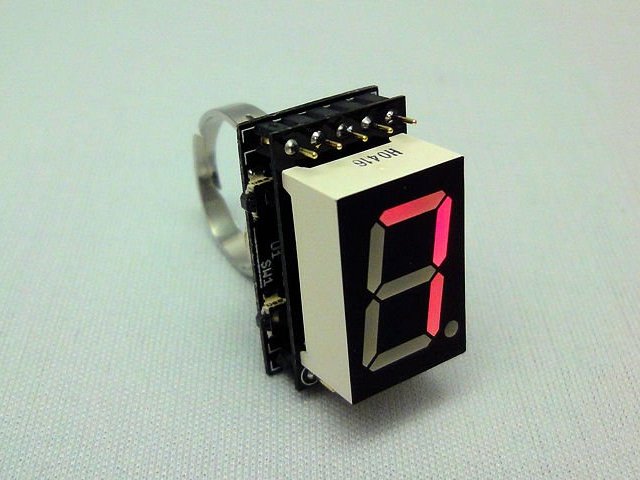

概要
作ってみた祭03に合わせて、指輪を作ってみました。

Gallerry

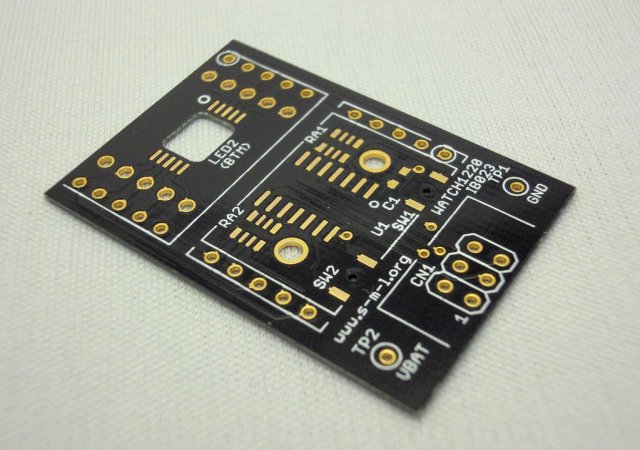

基板は0.5mm。薄い。

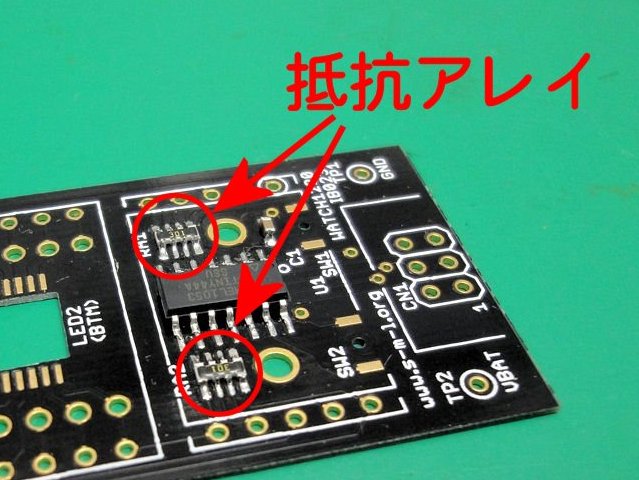

サイズを小さくするため抵抗アレイは、かなり小さい物を採用。

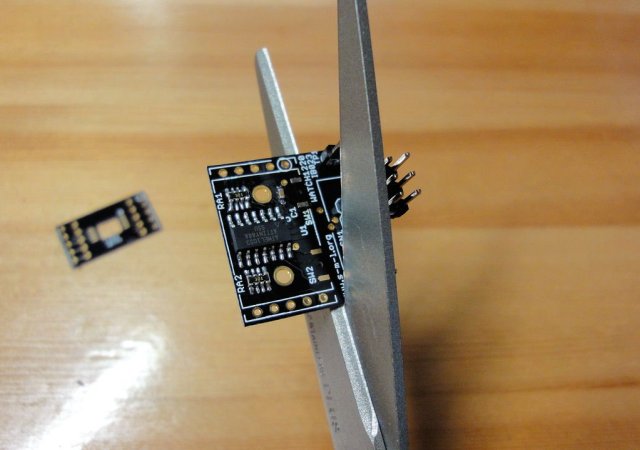

基板が0.5mm厚くらいだと、普通のはさみで切れます。

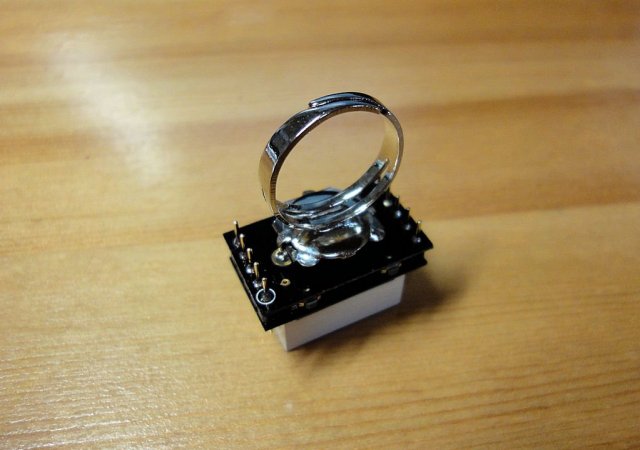

電池ホルダーに、リングを半田付け

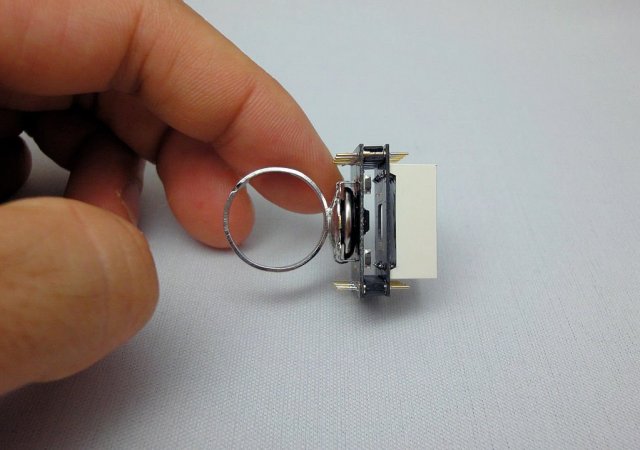

横から

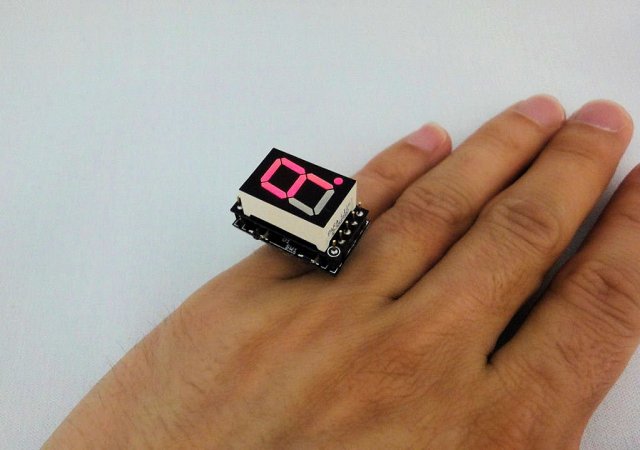

使用例

Spec
CPU AVR ATTiny44A
常時点灯で12時間(設計値)、実測だともっと点灯してます。
スイッチ2個
LED 7セグメントLED
電池 CR1220
