ステレオフォトアダプタ2023

 Suns & Moon Laboratory
2023-07-15

久しぶりにステレオ写真撮影用アイテム作成

はじめに

2000年頃からステレオ写真たまに撮影していて、またもステレオ写真熱が再燃！
光学部品はあるので、それを固定する部品を作ってみましたが、思いのほかよくできました。

2023-11-28 REV2 スリットテスト
絞り込まないと左右の画像が重なってしまうので、ミラーより向こう(被写体)側で絞ってみる実験

スリットはスチレンボードで作成
スリット間隔は55mm、スリットは横3mm x 縦30mm

結果
スリット取付前 F1.8


スリット取付後 F1.8

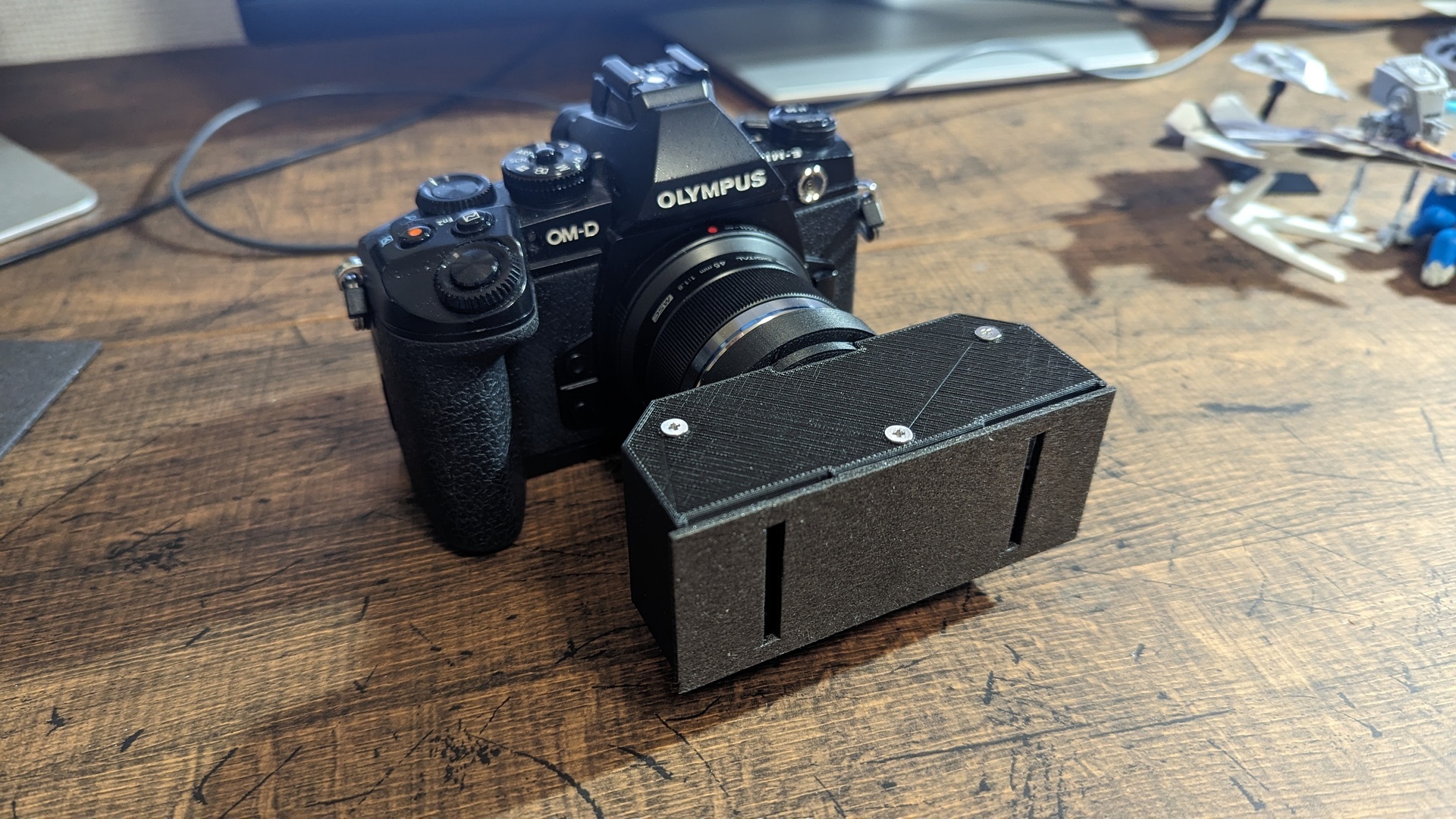

スリット取付状態


2023-07-15 REV1
カメラE-M1
レンズOLYMPUS M.ZUIKO DIGITAL 45mm F1.8
レンズ保護フィルタOLYMPUS PRF-D37
プリズム25mm
ミラー35mm x 35mm 表面鏡
ケース3Dプリンタ Adventurer3で作成、フィラメントはPolyTerra
支持部材廣杉計器スペーサー
ネジM3低頭
接着3分割で部品作成したので、アクリルサンデーで接着
光学部品はエドモンド・オプティクスで購入
https://www.edmundoptics.jp/
2007年頃？友人の結婚式をステレオ写真で撮影しようと購入。
その時はコンデジ用にLアングルとか厚紙とかで手作り

写真撮って出し
撮って出しでこの精度！素晴らしい！ F22まで絞って撮影。絞らないと左右の画像がかさなってしまう。


ステレオフォトメーカーで修正

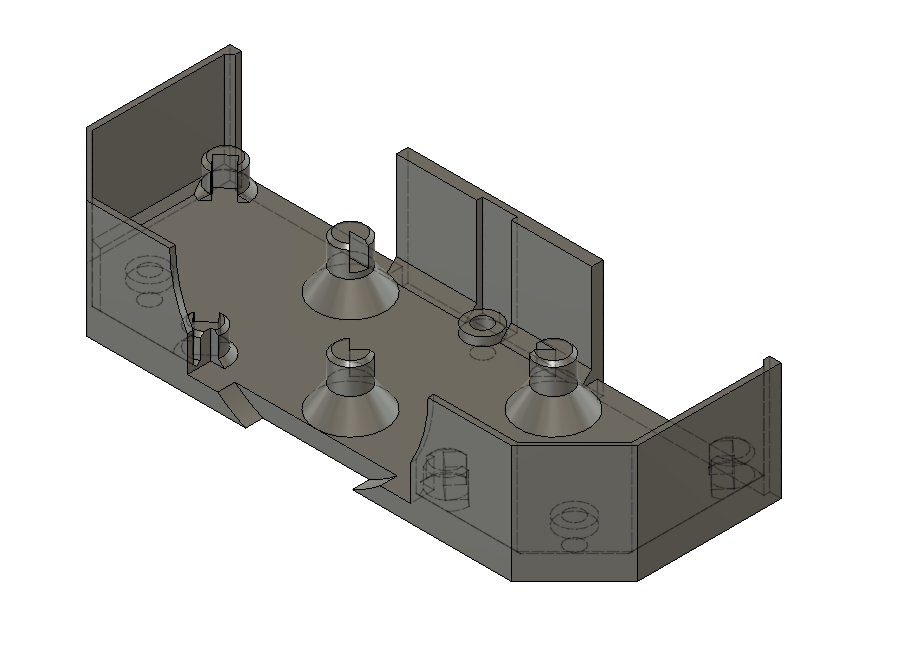

プリズムとミラーを保持する部品、2個同じものを使用

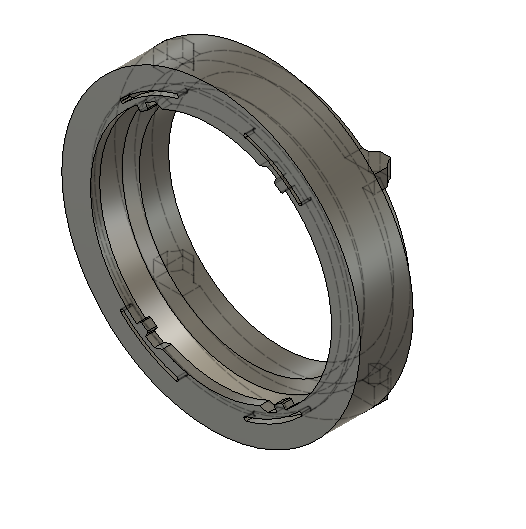

レンズとプロテクトフィルターに篏合する部品、1個

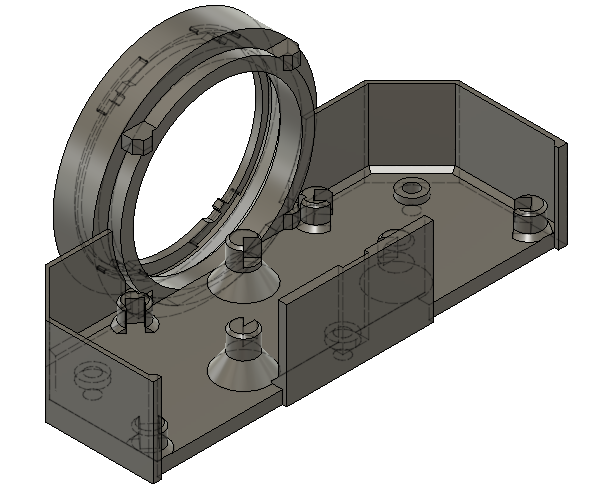

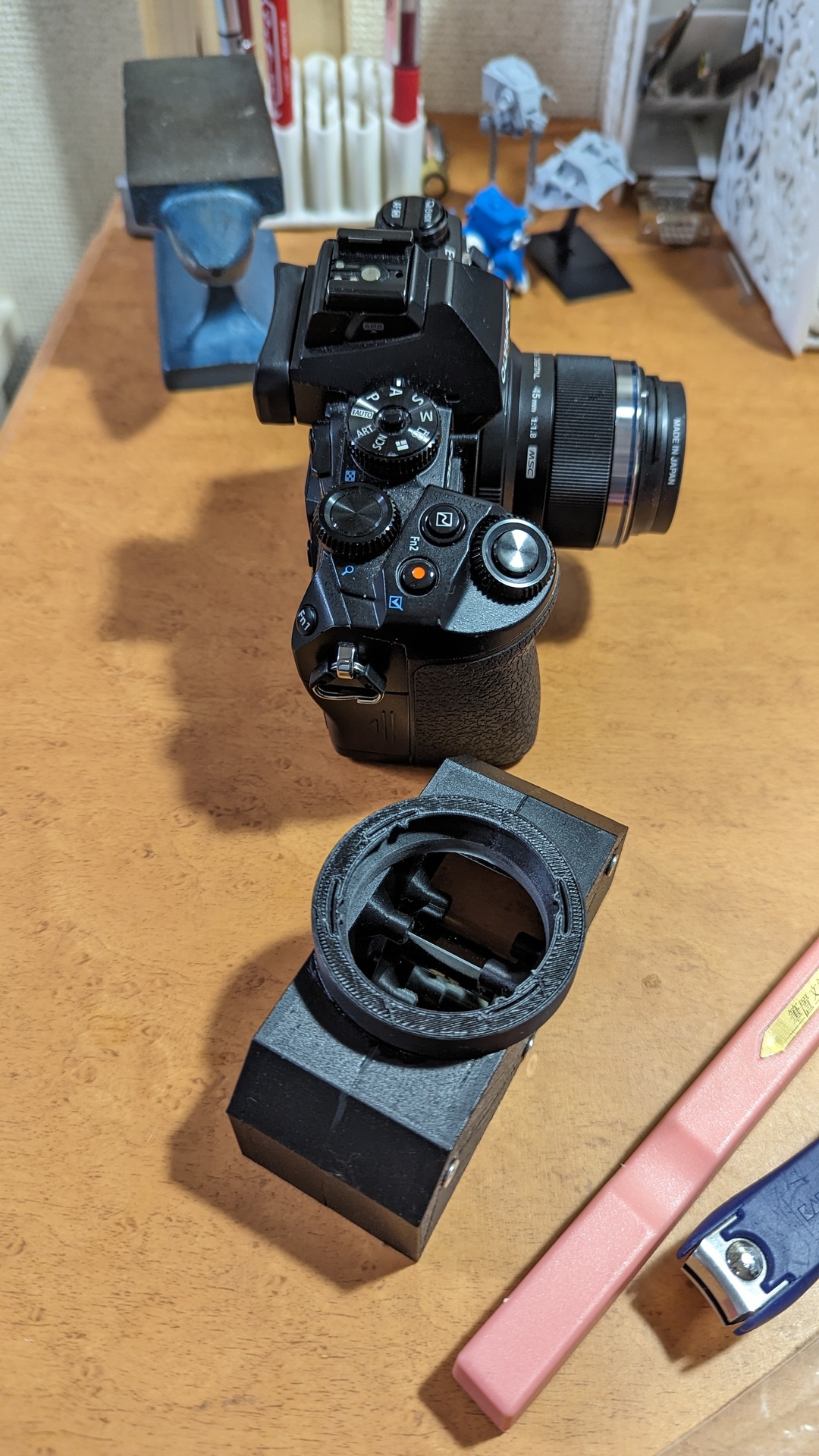

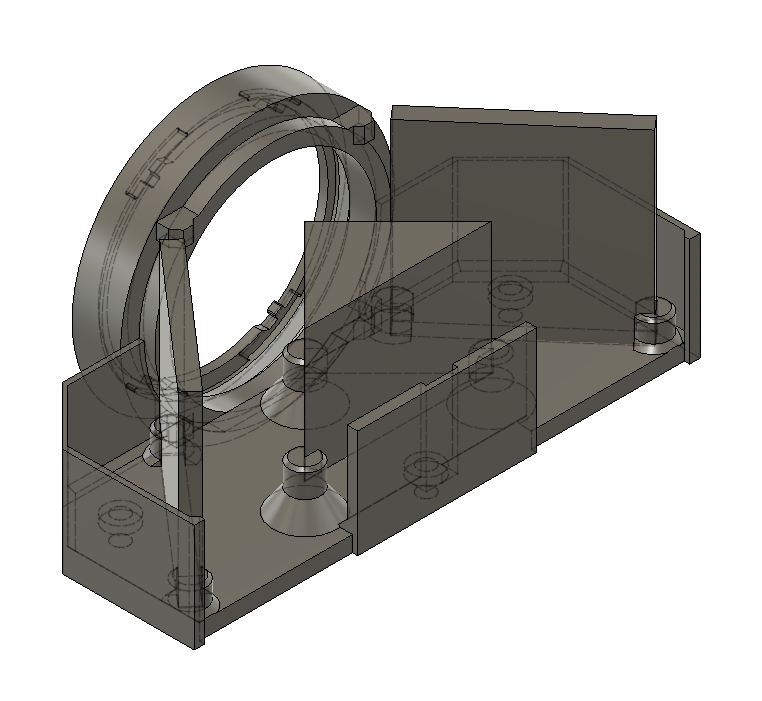

組み合わせた状態


光学部品組み込んだ状態

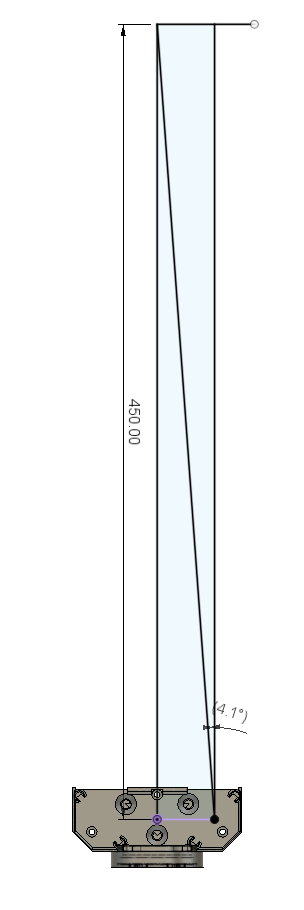

大体45cm先が中心になるように設計。
光学よくわからんので適当

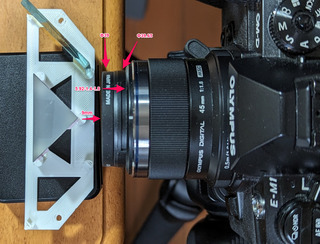

フィルタとレンズのサイズ
この白いホルダーは数年前作成したもの。ミラー配置は今回もこれを踏襲しつつ、角度を変更。


メモ

 ちなみにこれはもってますが、若干精度いまいちなのと、近いものを撮影するのには向いてないので今回作成する事になりました。
ペンタックス ステレオアダプターDセット
https://amazon.co.jp/dp/B0007432EK

これももってるけど、いまいち使いづらかったので使ってないです。
LUMIX G 12.5mm F12

この改造良さそう...
ステレオレンズ LUMIX G 12.5mm / F12 をマクロ用に改造してみる

LUMIX G 12.5mm F12の改造

 やってみました。
レンズさえ入手出来れば超お手軽じゃん...ていうか作ったのがばからしいくらい完璧なんだが

改造前
before.mpo


改造後
after.mpo


自作アダプタ


改造前


改造後


自作アダプタ
